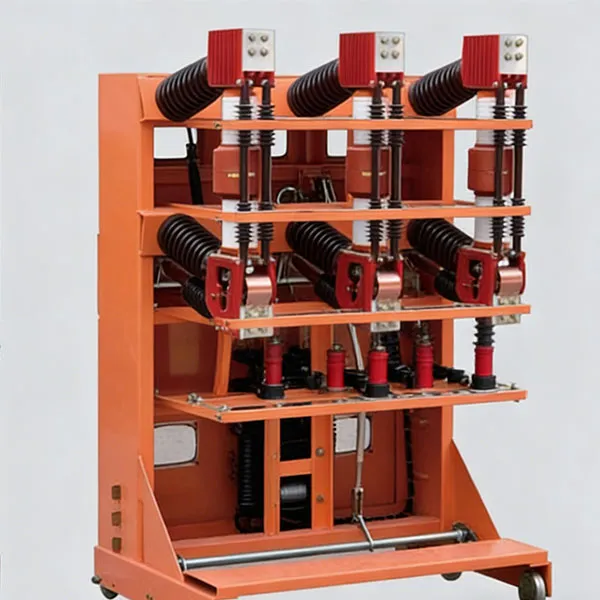

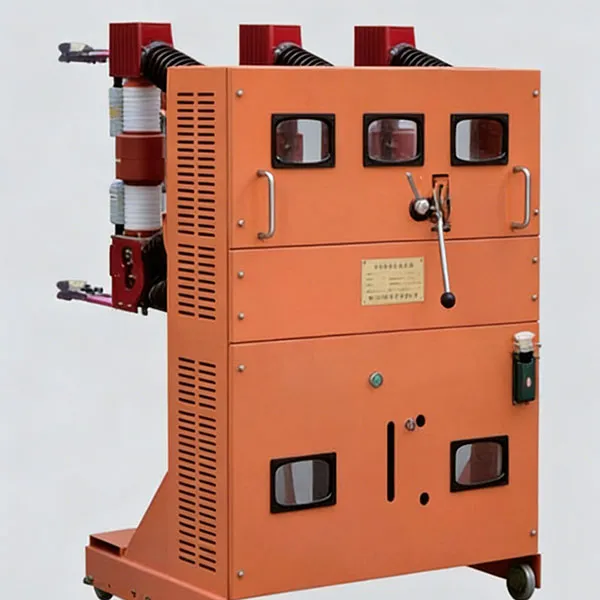

Вакуумный выключатель внутренней установки серии ZN23-40.5 на напряжение 40,5 кВ
Вакуумный выключатель внутренней установки серии ZN23-40.5 предназначен для работы в электрических системах на напряжение 40,5 кВ, трехфазного переменного тока частотой 50 Гц. Он служит для управления и защиты в системах передачи и распределения электроэнергии на промышленных предприятиях и в трансформаторных подстанциях.
Описание
маркер
Введение в продукт
Вакуумный выключатель внутренней установки серии ZN23-40.5 предназначен для работы в электрических системах на напряжение 40,5 кВ, трехфазного переменного тока частотой 50 Гц. Он служит для управления и защиты в системах передачи и распределения электроэнергии на промышленных предприятиях и в трансформаторных подстанциях. Ключевым преимуществом данного выключателя является его адаптация для отраслей с высокочастотными коммутационными операциями, таких как металлургия и дуговая сталеплавильная промышленность. Он способен устойчиво выдерживать высокочастотные циклы включения-отключения, что делает его критически важным оборудованием для обеспечения безопасности распределения электроэнергии и стабильности работы устройств в энергосистемах с высокой динамикой нагрузки.
Продукция строго соответствует стандарту GB1984-89 «Выключатели переменного тока на высокое напряжение». Весь производственный процесс регламентирован, что гарантирует надежность и отраслевую совместимость. Четко определены условия нормальной эксплуатации: температурный диапазон окружающей среды от -40°C до +40°C для работы в экстремальных климатических условиях, высота над уровнем моря не более 1000 м (с возможностью адаптации изоляции для больших высот), сейсмическая устойчивость до 8 баллов, соответствие нормативам по влажности, а также отсутствие таких неблагоприятных факторов, как пожароопасность или коррозионная среда.Его способность к высокочастотным коммутациям точно соответствует потребностям отраслей, связанным с переключением нагрузок. Номинальное напряжение 40,5 кВ удовлетворяет требованиям к управлению и защите в высоковольтных распределительных системах. Такие характеристики, как широкий рабочий температурный диапазон и сейсмостойкость, адаптируют выключатель к сложным промышленным условиям эксплуатации. Это качественный выбор для систем внутреннего высоковольтного распределения электроэнергии на 40,5 кВ, оптимально сочетающий профессиональный уровень, долговечность и надежность.
Технические параметры
| Параметр | Ед. изм. | Значение |
| Номинальное напряжение | кВ | 40.5 |
| Номинальное выдерживаемое грозовое импульсное напряжение (пиковое) | кВ | 185 |
| Выдерживаемое напряжение промышленной частоты (1 мин.) | кВ | 95 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 1250, 1600, 2000 |
| Номинальный отключающий ток короткого замыкания | кА | 25, 31.5 |
| Номинальный кратковременный выдерживаемый ток (Iсw) | кА | 25, 31.5 |
| Номинальный выдерживаемый пиковый ток (Iпк) | кА | 63, 80 |
| Номинальная длительность короткого замыкания | с | 4 |
| Номинальное время отключения при КЗ | мс | 63-80 |
| Номинальный включаемый ток короткого замыкания | кА | 63-80 |
| Номинальная последовательность операций | – | O – 0.3с – CO – 180с – CO |
| Время включения | мс | 90-185 |
| Время отключения | мс | 40-85 |
| Число отключений номинального тока КЗ | раз | 20 |
| Механический ресурс | раз | 10000 |
| Номинальный ток отключения конденсаторных батарей | А | 630 |
| Номинальная мощность при номинальном токе | Вт | 2750 |
| Номинальное напряжение двигателя привода | В | AC/DC220, 110 |
| Время зарядки привода | с | ≤15 |
| Номинальное напряжение включающей катушки | В | AC/DC220, 110 |
| Номинальный ток расцепителя максимального тока | А | 5 |
| Номинальный ток вспомогательных контактов | А | 10 |
