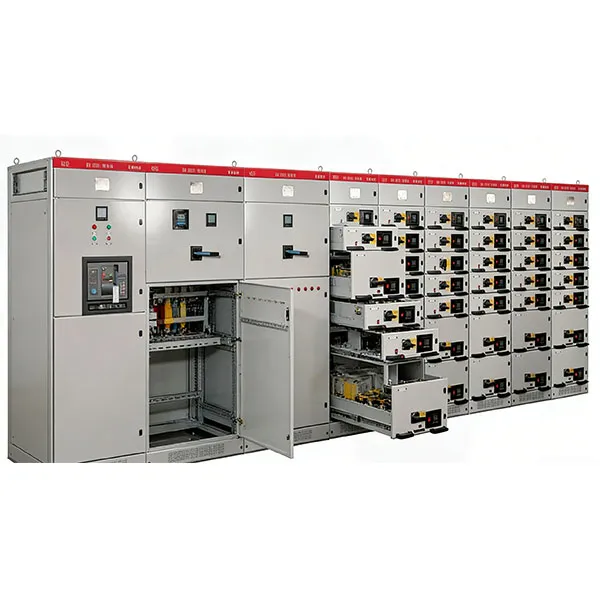

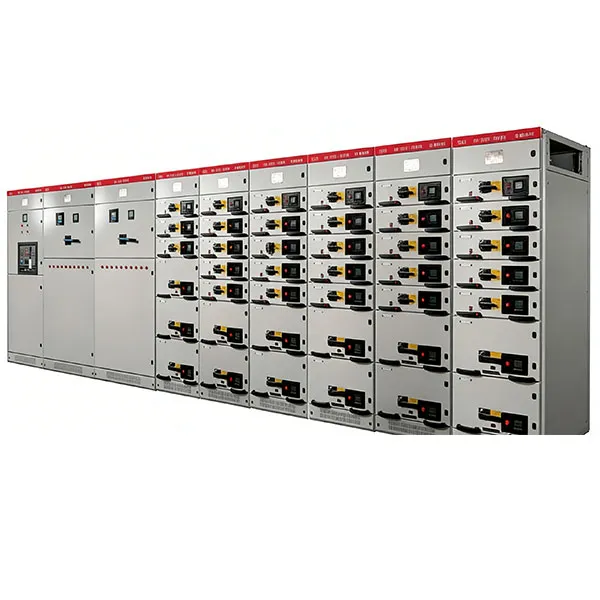

Низковольтное комплектное распределительное устройство выдвижного исполнения серии GCS
Низковольтное комплектное распределительное устройство (НКУ) выдвижного исполнения серии GCS было совместно разработано специализированной проектной группой в соответствии с потребностями отечественной электроэнергетики. Проектирование осуществлялось с полным учетом отраслевых стандартов, требований пользователей и рекомендаций проектных организаций, что обеспечило как соответствие нормативным требованиям, так и высокие технические характеристики.
Описание
маркер
Введение в продукт
Низковольтное комплектное распределительное устройство (НКУ) выдвижного исполнения серии GCS было совместно разработано специализированной проектной группой в соответствии с потребностями отечественной электроэнергетики. Проектирование осуществлялось с полным учетом отраслевых стандартов, требований пользователей и рекомендаций проектных организаций, что обеспечило как соответствие нормативным требованиям, так и высокие технические характеристики. Адаптированное под реалии отечественного энергетического рынка, данное оборудование способно на равных конкурировать с импортными аналогами и уже получило широкое признание среди потребителей электроэнергии.
Данное распределительное устройство отличается широкой сферой применения. Оно обеспечивает стабильное распределение электроэнергии на ключевых объектах, таких как электростанции, удовлетворяет требованиям сложных условий эксплуатации с высокой нагрузкой в нефтегазовой, химической и металлургической отраслях, а также подходит для систем бесперебойного электроснабжения текстильной промышленности, гражданского и силового электропитания в высотных зданиях, являясь универсальным высококачественным решением для множества отраслей.Выдвижная конструкция позволяет проводить техническое обслуживание и ремонт без остановки оборудования, что повышает непрерывность электроснабжения и эффективность эксплуатационно-технического обслуживания.
Локализованная разработка обеспечила оптимальную адаптацию к отечественным параметрам напряжения и нагрузочным характеристикам. По сравнению с импортными аналогами, данное решение обладает лучшей совместимостью при монтаже и более низкими эксплуатационными затратами, представляя собой качественное распределительное оборудование, сочетающее технические характеристики, адаптивность к условиям эксплуатации и преимущества локализации.
Технические параметры
| № п/п | Наименование параметра | Ед. изм. | Номинальное значение |
| 1 | Номинальное напряжение главной цепи | В | 400 |
| 2 | Номинальное напряжение вспомогательных цепей | В | AC380, 220 / DC220, 110 |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Номинальное изоляционное напряжение | В | 660 |
| 5 | Номинальный ток | – | Горизонтальная шина: ≤4000 А; Вертикальная шина (MCC): 1000 А |
| 6 | Номинальный выдерживаемый ток шин (кратковременный) | кА/1с | 50, 80 |
| 7 | Номинальный выдерживаемый ток шин (пиковый) | кА/0,1с | 105, 176 |
| 8 | Испытательное напряжение промышленной частоты | – | Главная цепь: 2500 В/1 мин; Вспомогательная цепь: 2360 В/1 мин |
| 9 | Конфигурация главных шин | – | Трехфазная четырехпроводная, трехфазная пятипроводная |
| 10 | Степень защиты оболочки | – | IP40 |
| 11 | Высота функционального модуля (ячейки) | мм | 160 |
