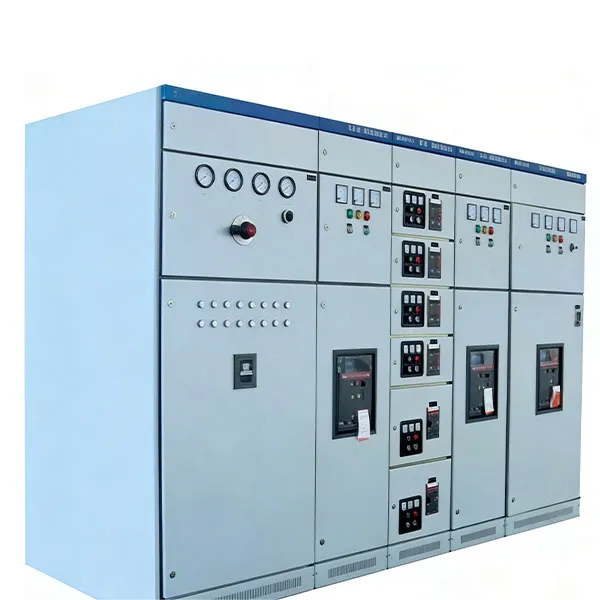

Низковольтное комплектное распределительное устройство выдвижного исполнения серии MNS
Низковольтное комплектное распределительное устройство (НКУ) выдвижного исполнения серии MNS основано на технологии низковольтных распределительных щитов компании ABB. Благодаря многолетнему опыту освоения, адаптации и локализации в Китае, оно сочетает преимущества международных технологий с соответствием требованиям отечественной электроэнергетики, став основной серией шкафов управления в сфере низковольтного распределения электроэнергии в стране.
Описание
маркер
Введение в продукт
Низковольтное комплектное распределительное устройство (НКУ) выдвижного исполнения серии MNS основано на технологии низковольтных распределительных щитов компании ABB. Благодаря многолетнему опыту освоения, адаптации и локализации в Китае, оно сочетает преимущества международных технологий с соответствием требованиям отечественной электроэнергетики, став основной серией шкафов управления в сфере низковольтного распределения электроэнергии в стране.Оборудование предназначено для трехфазных сетей переменного тока частотой 50/60 Гц с номинальным напряжением 380 В.
Его сфера применения сосредоточена в высокотехнологичных отраслях промышленности, оно широко используется на распределительных подстанциях, в нефтехимической промышленности, на промышленных и горнодобывающих предприятиях, а также способно удовлетворять требованиям объектов с высокими требованиями к надежности, таких как атомные электростанции, являясь высоконадежным решением для промышленного низковольтного распределения электроэнергии.Устройство способно выполнять основные распределительные операции, включая ввод питания, распределение по фидерам и секционирование шин, а также обеспечивает распределение электроэнергии для освещения, управление электродвигателями и компенсацию реактивной мощности, эффективно оптимизируя коэффициент мощности, повышая энергоэффективность и снижая потери.Выдвижная конструкция обеспечивает независимость функциональных модулей, позволяя проводить техническое обслуживание и расширение системы без остановки, что делает эксплуатацию удобной и эффективной.
После локализационной оптимизации оборудование обладает повышенной совместимостью при монтаже и более низкими эксплуатационными затратами, представляя собой качественное решение для промышленного низковольтного распределения электроэнергии, сочетающее надежность, функциональность и практичность.
Технические параметры
| № п/п | Наименование параметра | Ед. изм. | Номинальное значение |
| 1 | Номинальное рабочее напряжение | В | 400 |
| 2 | Номинальная частота | Гц | 50/60 |
| 3 | Номинальный ток — главная горизонтальная шина | А | 630–6300 |
| 4 | Номинальный ток — вертикальная распределительная шина (MCC) | А | 630–4000 |
| 5 | Номинальный ток — силовые соединители главной цепи | А | 150/200/400 |
| 6 | Номинальный ток — управляющие соединители | А | 32 |
| 7 | Номинальный ток — максимальный ток отходящей линии | А | 1600 |
| 8 | Номинальный ток — вводная ячейка/шкаф | А | 630–3150 |
| 9 | Степень защиты оболочки | – | IP40 |
| 10 | Высота функционального модуля (ячейки) | мм | 200 |
