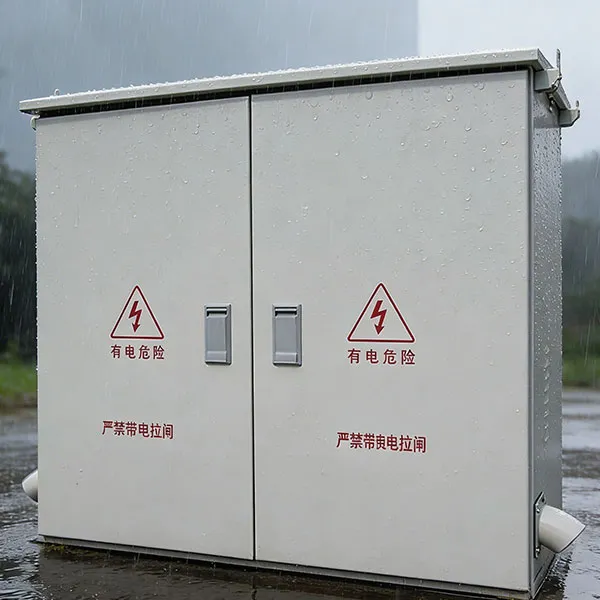

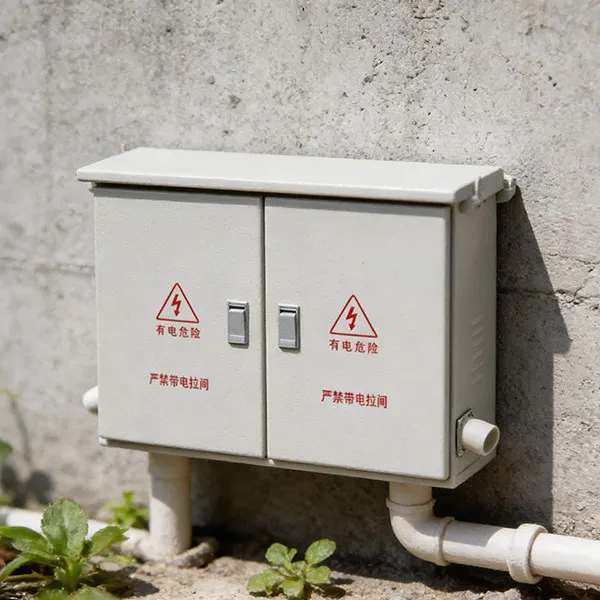

Универсальный низковольтный распределительный щит серии JP
Универсальный низковольтный распределительный щит серии JP представляет собой стандартизированное оборудование, разработанное и внедренное Государственной электросетевой корпорацией Китая в 2015 году. Он предназначен для работы в воздушных распределительных сетях переменного тока напряжением 0,4 кВ и частотой 50 Гц и специально разработан для сельских электросетевых объектов с трансформаторной мощностью до 400 кВА.
Описание
маркер
Введение в продукт
Универсальный низковольтный распределительный щит серии JP представляет собой стандартизированное оборудование, разработанное и внедренное Государственной электросетевой корпорацией Китая в 2015 году. Он предназначен для работы в воздушных распределительных сетях переменного тока напряжением 0,4 кВ и частотой 50 Гц и специально разработан для сельских электросетевых объектов с трансформаторной мощностью до 400 кВА. Это специализированное устройство, обеспечивающее высокую степень функциональной интеграции в звене сельской распределительной сети.
Щит обеспечивает многофункциональную интеграцию: содержит модуль учета для точного измерения потребления электроэнергии; вводные плавкие предохранители-разъединители, обеспечивающие надежную первичную защиту; а также интеллектуальные автоматические выключатели утечки на отходящих линиях, которые осуществляют постоянный мониторинг и мгновенное отключение неисправных цепей для обеспечения безопасности. Инновационная конструкция включает комбинированную (групповую + пофазную) компенсацию реактивной мощности: групповая компенсация удовлетворяет общие потребности сети, а пофазная регулирует дисбаланс однофазных нагрузок, что эффективно оптимизирует коэффициент мощности, снижает потери и повышает эффективность распределения электроэнергии.
Продукция строго соответствует международному стандарту IEC 439-1, а также национальным стандартам КНР GB7251 и GB/T15576, что гарантирует соответствие нормативным требованиям и надежность на всех этапах. Его интегральная конструкция упрощает развертывание в сельских сетях, адаптирована к особенностям сельского энергопотребления и целенаправленно решает проблему потерь электроэнергии, вызванных рассредоточенностью и колебаниями нагрузок в сельских сетях. Это высококачественное стандартизированное оборудование для сельской распределительной сети, сочетающее в себе практичность, безопасность и энергоэффективность.
Технические параметры
| № п/п | Наименование параметра | Ед. изм. | Номинальное значение |
| 1 | Номинальное рабочее напряжение | кВ | 0,4 |
| 2 | Номинальное изоляционное напряжение | кВ | 0,66 |
| 3 | Номинальная частота | Гц | 50/60 |
| 4 | Номинальный ток | А | Главная шина: до 8000; Отходящие шины: до 6300 |
| 5 | Емкость компенсации реактивной мощности | квар | до 1200 |
| 6 | Степень защиты оболочки | – | IP44 |
| 7 | Габаритные размеры (Ш×Г×В) | мм | Трехфазный: 1350×700×1200; 800×650×1200 |
